| الاسم التجاري: | IWAVE |
| رقم الطراز: | اف دي ام-66MN |
| الـ MOQ: | 2 قطع |
| السعر: | negotiable |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | د / ف، تي / تي، خطاب الاعتماد |
وصلة بيانات IP رقمية OEM فائقة الخفيفة لنقل الفيديو
الـFDM-66MNهو حل نقل لاسلكي متطور تم تصميمه من قبل IWAVE ، ويستخدم مجموعة رقائق SOC الناضجة لأداء محسن. هذا الراديو القوي يقدم قدرات NLOS قوية (غير خط الرؤية) ،توفير الاتصالات المزدوجة الكاملة لكل من بيانات TCP/IP/UDP وإشارات التحكم TTL.

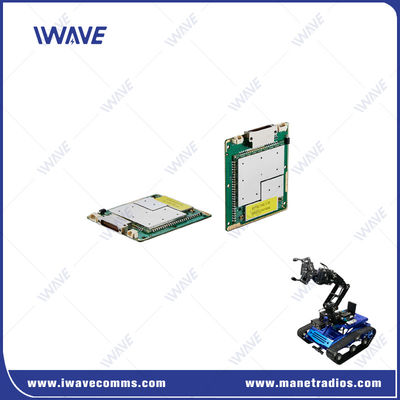

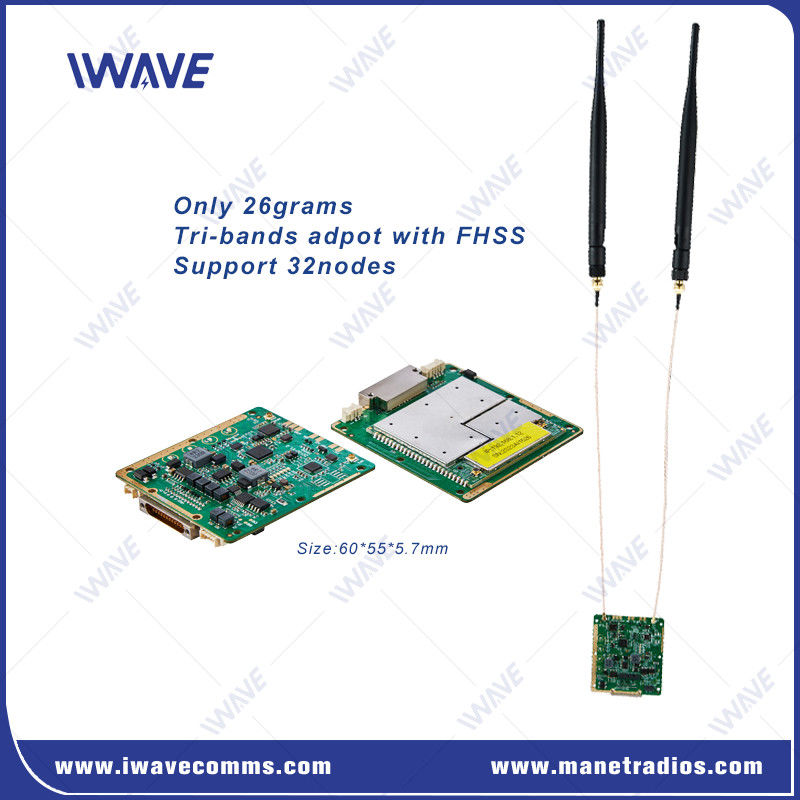

FDM-66MN هو جهاز استقبال فيديو رقمي مصغّر للغاية بقياس 60*55*5.7ملم ووزن 26جرام.الحجم الصغير يجعلها مثالية للتطبيقات الحساسة للوزن والمساحة مثل الطائرات بدون طيار الصغيرة أو منصات UGV.الخصائص الرئيسية:
قدرة قوية ومستقرة على نقل البيانات:استخدام تكنولوجيا التكييف في الترميز لتبديل آليات الترميز والتنسيق تلقائيًا وفقًا لجودة الإشارة لتجنب الاضطرابات الكبيرة في معدل الإرسال مع تغييرات الإشارة.
يوفر الفيديو عالية الجودة والبيانات وبيانات التحكم المتسلسل على أساس IP
تكنولوجيا قفزة التردد التلقائية (FHSS) والتكيف التكيفي لمكافحة التداخل.
نقطة الدعم إلى نقطة ونقطة إلى نقطة متعددة (طوبولوجيا النجوم)
3* منفذ إثيرنت لدمج مختلف المحطات
دخول الجهد العريض: DV5-32V
اتصالات IP ذات تأخير منخفض
الـ FDM-66MN هو الحل المثالي للتطبيقات المطالبة مثل المراقبة عن بعد، والمركبات المستقلة، وأسطول الطائرات بدون طيار.يضمن التشغيل الموثوق والفعال حتى في أكثر البيئات تعقيدا.
واجهة
المواصفات
| عامة | ||
| التكنولوجيا | قاعدة لاسلكية على مستوى تكنولوجيا TD-LTE لاسلكية | |
| التشفير | ZUC/SNOW3G/AES ((128/256) الطبقة الثانية الاختيارية | |
| معدل البيانات | 30Mbps ((الارتباط العلوي والانخفاضي) | |
| متوسط التوزيع التكيفي لمعدل بيانات النظام | ||
| دعم المستخدمين لتحديد حدود السرعة | ||
| النطاق | 10كيلومتر إلى 15كيلومتر ((من الجو إلى الأرض) 500م-3كيلومتر ((NLOS الأرض إلى الأرض) |
|
| السعة | 16 عقدة | |
| عرض النطاق | 1.4MHz/3MHz/5MHz/10MHz/20MHz | |
| القوة | 25dBm±2 (2w أو 10w عند الطلب) جميع العقد تلقائيا ضبط قوة الإرسال |
|
| تعديل | QPSK، 16QAM، 64QAM | |
| مكافحة التشويش | قفز التردد التلقائي عبر النطاقات | |
| استهلاك الطاقة | متوسط: 4-4.5 واط الحد الأقصى: 8وات |
|
| إدخال الطاقة | DC5V-32V | |
| حساسية المستقبل | الحساسية ((BLER≤3%) | ||||
| 2.4GHz | 20MHZ | -99 ديسيبل | 1.4Ghz | 10 ميغاهرتز | -91dBm ((10Mbps) |
| 10MHZ | -103 ديسيبل | 10 ميغاهرتز | -96dBm ((5Mbps) | ||
| 5MHZ | - 104 ديسيبل | 5 ميه هرتز | -82dBm ((10Mbps) | ||
| 3MHZ | - 106 ديسيبل | 5 ميه هرتز | -91dBm ((5Mbps) | ||
| 1.4GHz | 20MHZ | -100 ديسيبل | 3 ميغاهرتز | -86dBm ((5Mbps) | |
| 10MHZ | -103 ديسيبل | 3 ميغاهرتز | -97dBm ((2Mbps) | ||
| 5MHZ | - 104 ديسيبل | 2 ميغا هرتز | -84dBm ((2Mbps) | ||
| 3MHZ | - 106 ديسيبل | 800 ميه هرتز | 10 ميغاهرتز | -91dBm ((10Mbps) | |
| 800 ميغاهرتز | 20MHZ | -100 ديسيبل | 10 ميغاهرتز | -97dBm ((5Mbps) | |
| 10MHZ | -103 ديسيبل | 5 ميه هرتز | -84dBm ((10Mbps) | ||
| 5MHZ | - 104 ديسيبل | 5 ميه هرتز | -94dBm ((5Mbps) | ||
| 3MHZ | - 106 ديسيبل | 3 ميغاهرتز | -87dBm ((5Mbps) | ||
| 3 ميغاهرتز | -98dBm ((2Mbps) | ||||
| 2 ميغا هرتز | -84dBm ((2Mbps) | ||||
| نطاق التردد | |||||||
| 1.4Ghz | 1427.9-1447.9 ميه هرتز | ||||||
| 800 ميه هرتز | 806-826 ميغاهرتز | ||||||
| 2.4Ghz | 2401.5-2481.5 ميگاهرتز | ||||||
| طريقة الاتصال | بث منفرد، بث متعدد، بث | ||||||
| وضع الإرسال | مزدوج كامل | ||||||
| وضع الشبكة | التوجيه الديناميكي | تحديث المسارات تلقائيًا بناءً على ظروف الرابط في الوقت الحقيقي | |||||
| تحكم الشبكة | مراقبة الدولة | حالة الاتصال /rsrp/ snr/ المسافة/ معدل الصعود والانخفاض | |||||
| إدارة النظام | يمكن تحديد جميع الاستثناءات على مستوى النظام ، إعادة تعيين تلقائي | ||||||
| إعادة الإرسال | L1 | تحديد ما إذا كان سيتم إعادة الإرسال بناءً على البيانات المختلفة التي يتم نقلها. (AM / UM) ؛ إعادة إرسال HARQ | |||||
| L2 | إعادة إرسال HARQ | ||||||
| RF | 2 × IPX | |
| الايثرنت | 3xإيثيرنت | |
| الميناء التسلسلي | 2x RS232 | |
| إدخال الطاقة | 2* إدخال الطاقة ((بديل) | |
| التحكم في نقل البيانات | |||||
| واجهة الأوامر | تكوين قيادة AT | دعم منفذ VCOM / UART والموانئ الأخرى لتكوين أمر AT | |||
| إدارة التكوين | دعم التكوين عبر واجهة المستخدم WEBUI و API و البرمجيات | ||||
| وضع العمل | وضع خادم TCP وضع عميل TCP وضع UDP البث المتعدد UDP الـ MQTT مودبوس |
● عندما يتم تعيينها كخادم TCP ، ينتظر خادم الموانئ المتسلسلة اتصال الكمبيوتر. ●عندما يتم تعيينها كعميل TCP، يبدأ خادم الموانئ المتسلسلة ارتباطًا بنشاط مع خادم الشبكة المحدد بواسطة عنوان IP المستهدف. ● خادم TCP، عميل TCP، UDP، UDP متعددة البث، TCP خادم/عميل التعايش، MQTT |
|||
| معدل البود | 1200، 2400، 4800، 7200، 9600، 14400، 19200، 28800، 38400، 57600، 76800، 115200، 230400، 460800 | ||||
| وضع الإرسال | وضع التمرير | ||||
| البروتوكول | إيثيرنت، IP، TCP، UDP، HTTP، ARP، ICMP، DHCP، DNS، MQTT، Modbus TCP، DLT/645 | ||||
| ميكانيكي | ||
| الحرارة | -40°C~+80°C | |
| الوزن | 26جرام | |
| البعد | 60*55*5.7ملم | |
| الاستقرار | MTBF≥10000hr | |
|
|
