| الاسم التجاري: | IWAVE |
| رقم الطراز: | إف دي إم-6680 |
| الـ MOQ: | 2 وحدة |
| السعر: | negotiable |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | خطاب الاعتماد، د/ف، تي/تي |

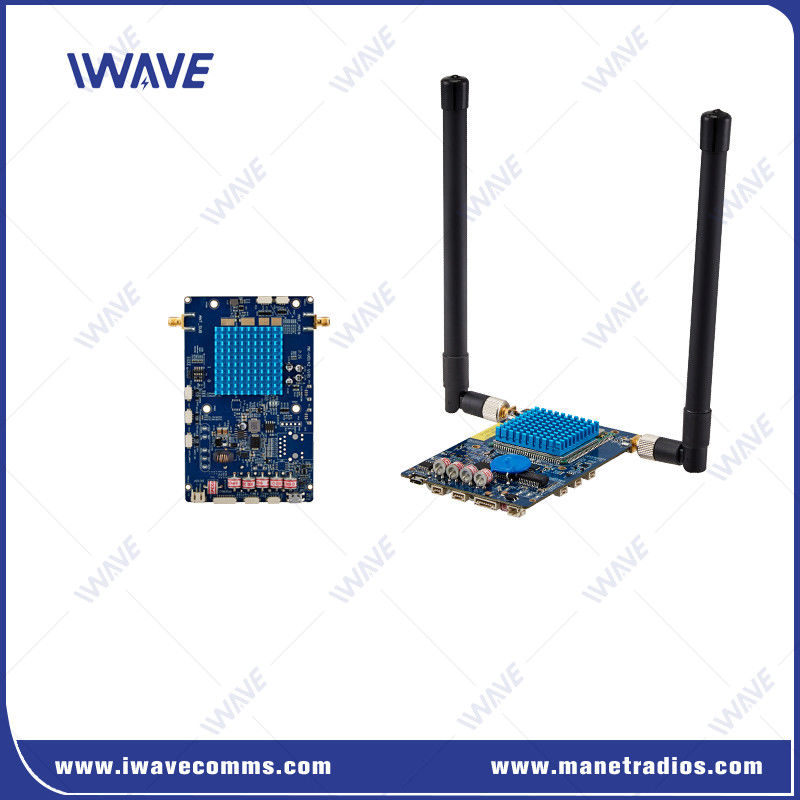

النموذج: FDM-6680
وحدة الاتصالات اللاسلكية الفيديو 4K للنظام غير المأهول
الـFDM-6680هو متقدمنظام الاتصالات الرقمية اللاسلكيةمصممةالمركبات ذات الصلة,طائرات بدون طيار,طائرات بدون طيار,المركبات ذات الطاقة العالية، وغيرها من المنصات الروبوتية.رابط لاسلكي عالي الأداءقادرة علىبث فيديو 8K,محطة محلية,بيانات تسلسلية ثنائية الاتجاه، ونقل بيانات المستشعر.
الرابط الرقمي للبيانات المزدوج التردد 600Mhz و 1.4 GHz MIMO ((2X2) يحقق أداءً قويًا للراديو الراديوي ومعدل بيانات عالٍ يصل إلى 120 ميجابايت في الثانية.وهي مناسبة بشكل خاص لتوفير روابط فيديو لاسلكية قوية في البيئات الحضرية المتنقلة وغير خط الرؤية مع نطاق 500 متر -3km.
الخصائص الرئيسية:
معدل بيانات عالي:
يحقق ما يصل إلى 100 ميجابايت في الثانية في كل من الاتصال الصعودي (UPL) والاتصال الهبوطي (DNL) ، مما يتيح نقل البيانات بسرعة.
معالجة البيانات متعددة الاستخدامات:
قادرة على إرسال بث فيديو في الوقت الفعلي، واتصالات الشبكة المحلية، والبيانات المتسلسلة في اتجاهين.
يدعم دمج المعلومات من أجهزة الاستشعار المختلفة، مما يعزز قدرات جمع البيانات ومراقبتها.
تقنية قوية:
يجمع بين التكنولوجيات والمعايير المثبتة مع خوارزميات متقدمة للموثوقية والأداء العالي.
مصممة للعمل بفعالية في البيئات القاسية، مما يجعلها مناسبة للتطبيقات المتطلبة.
التطبيقات:
الـFDM-6680تقدمحل اتصال لاسلكي عالي الأداء وآمنمع قدرات قوية للفيديو، البيانات، ونقل التحكم، مما يجعلها مثاليةأنظمة الروبوتات المتنقلة والمتحركة. معسعة عالية,النظام الوطني للاستقبال على المدى الطويلالقدرةكفاءة الطاقة، فإن FDM-6680 مناسبة بشكل جيد لمجموعة واسعة منطائرات بدون طيار,المركبات ذات الصلة، وغيرها من المنصات الصغيرة الحساسة للحجم فيالبيئات الصعبة.

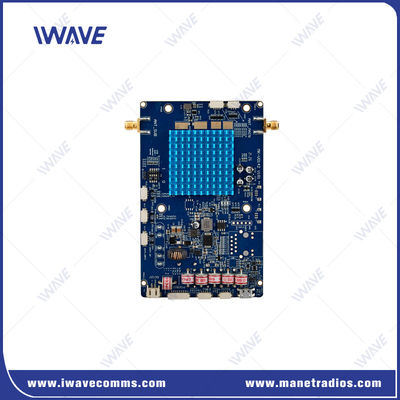

واجهة
P1:واجهة USB،P2:بوابة إيثيرنتP3:بوابة Ethernet و POE،P4:إدخال الطاقة
P5:DBB_COMUAR،P6:UART0،P7:منفذ RF، P8: منفذ RF،P9:DBB_RFGPO،P10:DBB_RFGPO
| عامة | ||
| التكنولوجيا | اللاسلكية القائمة على معايير تكنولوجيا TD-LTE | |
| التشفير | ZUC/SNOW3G/AES ((128) الطبقة الاختيارية-2 | |
| معدل البيانات | أقصى 120 ميجابايت في الثانية ((الارتباط العلوي والانخفاض) | |
| النطاق | 10km-15km ((الطيران إلى الأرض)) 500m-3km ((NLOS الأرض إلى الأرض)) | |
| السعة | نقطة إلى نقطة 64 | |
| MIMO | 2x2 MIMO | |
| الطاقة | 23dBm±2 (2w أو 10w عند الطلب) | |
| التأخير | من النهاية إلى النهاية≤20ms-50ms | |
| تعديل | QPSK، 16QAM، 64QAM | |
| مضاد لـ (جام) | قفز التردد التلقائي عبر النطاقات | |
| النطاق الترددي | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz | |
| استهلاك الطاقة | 5 واط | |
| إدخال الطاقة | DC12V | |
| بدون سلك | ||
| التواصل | يجب إعادة توجيه الاتصالات بين أي عقدتين من العقد من خلال العقدة الرئيسية |
|
| العقدة الرئيسية | يمكن تكوين أي عقدة في الشبكة كعقدة رئيسية. | |
| SLAVE NODE | جميع العقد تدعم unicast ، multicast ، والبث | |
| الوصول | عدة عقدة عبدة يمكنها الوصول إلى الشبكة في وقت واحد. | |
| 1.4GHz | 20MHZ | -102 ديسيبل |
| 10MHZ | -100 ديسيبل | |
| 5MHZ | -96 ديسيبل | |
| 600MHZ | 20MHZ | -102 ديسيبل |
| 10MHZ | -100 ديسيبل | |
| 5MHZ | -96 ديسيبل | |
| نطاق التردد | ||
| 1.4Ghz | 1420Mhz-1530MHz | |
| 600 ميه هرتز | 566Mhz-678Mhz | |
| ميكانيكي | ||
| الحرارة | -40°C~+80°C | |
| الوزن | 60جرام | |
|
واجهات |
||
| RF | 2 × SMA | |
| إيثيرنيت | 2xإيثيرنت | POE |
| منفذ إيثيرنت للبيانات ((4Pin) | ||
| المشتركة | 1xCOMUART | مستوى RS232 3.3 فولت، 1 بت البداية، 8 بت البيانات، 1 بت التوقف، لا فحص التكافؤ |
| معدل البود: 115200bps ((المقصود) (57600، 38400، 19200، 9600 قابلة للتكوين) |
||
| الطاقة | 1xDC مدخل | DC12V |
| USB | 1xUSB | |
|
|
