| الاسم التجاري: | IWAVE |
| رقم الطراز: | إف دي إم-6680 |
| الـ MOQ: | 2 وحدة |
| السعر: | negotiable |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | خطاب الاعتماد، د/ف، تي/تي |

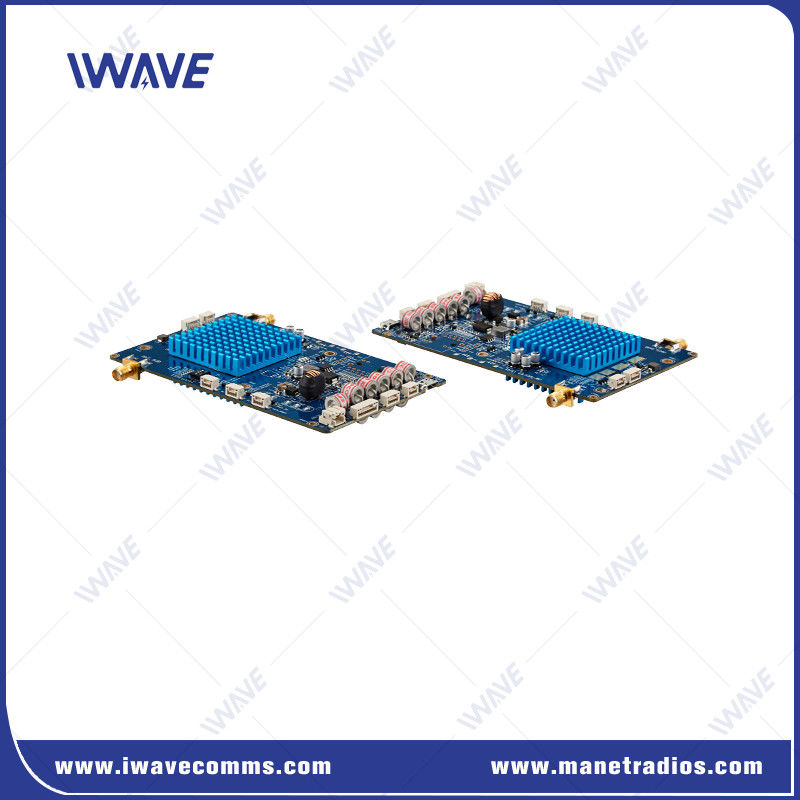

النموذج: FDM-6680
120Mbps MIMO ((2x2) NLOS Ethernet اللاسلكي و Full Duplex TTL وصلة بيانات متسلسلة
TالـFDM-6680هو منتج نقل لاسلكي متطور تم تصميمه من قبل IWAVE ، باستخدام نظام ناضج على شريحة (SoC) مجموعة رقائق. يدعم كل من الاتصالات بين النقطة والنقطة إلى النقاط المتعددة ،مما يجعلها متعددة الاستخدامات.
الرابط الرقمي للبيانات المزدوج التردد 600Mhz و 1.4 GHz MIMO ((2X2) يحقق أداءً قويًا للراديو الراديوي ومعدل بيانات عالٍ يصل إلى 120 ميجابايت في الثانية.وهي مناسبة بشكل خاص لتوفير روابط فيديو لاسلكية قوية في البيئات الحضرية المتنقلة وغير خط الرؤية مع نطاق 500 متر -3km.
الخصائص الرئيسية:
وصلة مستقرة عند السرعات العالية:
يمكن لـ FDM-6800 الحفاظ على رابط اتصال مستقر حتى عند سرعات تصل إلى 300 كم / ساعة ، مما يجعلها مناسبة للتطبيقات في البيئات الديناميكية مثل المركبات والطائرات بدون طيار.
معدلات بيانات عالية
يصل إلى 120 ميجابايت في الثانية لكل من الرابط الصاعد والرابط السفلي في وقت واحد ، مما يسمح بتدفق البيانات والاتصالات الفعالة في الوقت الحقيقي.
دعم العقد المتعددة:
يمكن أن تدعم عقدة مركزية واحدة ما يصل إلى 64 عقدة فرعية ، مما يجعلها قابلة للتوسع لشبكات أكبر.
تكنولوجيا MIMO:
تستخدم تقنية 2x2 متعددة المدخلات والإخراجات (MIMO) لتعزيز معدل تسليم البيانات والموثوقية باستخدام هوائيات متعددة للإرسال والاستقبال.
ضبط الطاقة الديناميكية:
يمكن للنظام ضبط قوة الإرسال والاستقبال بشكل متكيف بناءً على ظروف القناة. تساعد هذه الميزة على:1.خفض استهلاك الكهرباء: تحسين استخدام الطاقة بناء على بيئة الشبكة الحالية.2.الحد من تداخل الشبكة: يساعد على الحفاظ على رابط اتصال واضح عن طريق تقليل التداخل المحتمل مع الأجهزة الأخرى.
التطبيقات:
FDM-6680 مناسبة لتطبيقات مختلفة ، بما في ذلك:
النقل عالي السرعة: مناسب للقطارات والمركبات والطائرات بدون طيار التي تتطلب اتصالات موثوق بها بسرعة عالية.
المراقبة في الوقت الحقيقي: إرسال ملفات فيديو من منصات متحركة.
المراقبة عن بعد: تستخدم في البيئات التي تكون فيها التنقل وسلامة البيانات أمرًا حاسمًا.
واجهة
P1:واجهة USB،P2:بوابة إيثيرنتP3:بوابة Ethernet و POE،P4:إدخال الطاقة
P5:DBB_COMUAR،P6:UART0،P7:منفذ RF، P8: منفذ RF،P9:DBB_RFGPO،P10:DBB_RFGPO
| عامة | ||
| التكنولوجيا | اللاسلكية القائمة على معايير تكنولوجيا TD-LTE | |
| التشفير | ZUC/SNOW3G/AES ((128) الطبقة الاختيارية-2 | |
| معدل البيانات | أقصى 120 ميجابايت في الثانية ((الارتباط العلوي والانخفاض) | |
| النطاق | 10km-15km ((الطيران إلى الأرض)) 500m-3km ((NLOS الأرض إلى الأرض)) | |
| السعة | نقطة إلى نقطة 64 | |
| MIMO | 2x2 MIMO | |
| الطاقة | 23dBm±2 (2w أو 10w عند الطلب) | |
| التأخير | من النهاية إلى النهاية≤20ms-50ms | |
| تعديل | QPSK، 16QAM، 64QAM | |
| مضاد لـ (جام) | قفز التردد التلقائي عبر النطاقات | |
| النطاق الترددي | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz | |
| استهلاك الطاقة | 5 واط | |
| إدخال الطاقة | DC12V | |
| بدون سلك | ||
| التواصل | يجب إعادة توجيه الاتصالات بين أي عقدتين من العقد من خلال العقدة الرئيسية |
|
| العقدة الرئيسية | يمكن تكوين أي عقدة في الشبكة كعقدة رئيسية. | |
| SLAVE NODE | جميع العقد تدعم unicast ، multicast ، والبث | |
| الوصول | عدة عقدة عبدة يمكنها الوصول إلى الشبكة في وقت واحد. | |
| 1.4GHz | 20MHZ | -102 ديسيبل |
| 10MHZ | -100 ديسيبل | |
| 5MHZ | -96 ديسيبل | |
| 600MHZ | 20MHZ | -102 ديسيبل |
| 10MHZ | -100 ديسيبل | |
| 5MHZ | -96 ديسيبل | |
| نطاق التردد | ||
| 1.4Ghz | 1420Mhz-1530MHz | |
| 600 ميه هرتز | 566Mhz-678Mhz | |
| ميكانيكي | ||
| الحرارة | -40°C~+80°C | |
| الوزن | 60جرام | |
|
واجهات |
||
| RF | 2 × SMA | |
| إيثيرنيت | 2xإيثيرنت | POE |
| منفذ إيثيرنت للبيانات ((4Pin) | ||
| المشتركة | 1xCOMUART | مستوى RS232 3.3 فولت، 1 بت البداية، 8 بت البيانات، 1 بت التوقف، لا فحص التكافؤ |
| معدل البود: 115200bps ((المقصود) (57600، 38400، 19200، 9600 قابلة للتكوين) |
||
| الطاقة | 1xDC مدخل | DC12V |
| USB | 1xUSB | |
|
|
