| الاسم التجاري: | IWAVE |
| رقم الطراز: | FDM-605PTM |
| الـ MOQ: | 2 وحدة |
| السعر: | negotiable |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | خطاب الاعتماد، د/ف، تي/تي |
إرسال إشارات الفيديو والتحكم للآلات الصناعية بدون طيار في NLOS
الوصف

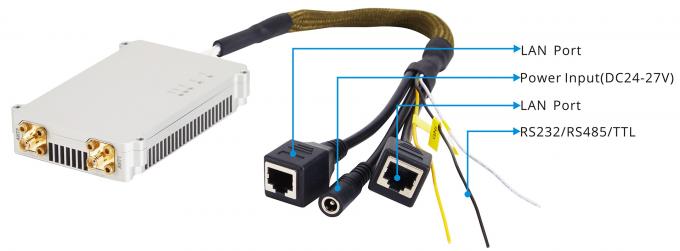

FDM-605P TM هي لوحة شبكة نقطة إلى نقطة متعددة للفيديو الطويل المدى والبيانات إلى أسفل إلى الأرض. إنها تدعم أجهزة إرسال متعددة في الهواء ترسل فيديو HD وبيانات TTL إلى جهاز استقبال واحد على الأرض.تم تصميمه خصيصا للطائرات بدون طيار / طائرات هليكوبتر / المركبات فيديو للأسفل 50km أثناء التحرك السريع.
FDM-605P TM هي لوحة شبكة متطورة مصممة لتطبيقات الفيديو والبيانات بعيدة المدى ، وتقدم أداءً قويًا في بيئات غير مرئية (NLOS) صعبة.مصممة خصيصًا للمحفرات غير المأهولة، والجرارات والرافعات والمركبات، يضمن هذا الحل الاتصالات السلسة على مسافات تتراوح بين 1-5 كم في الغابات، والتضاريس القاسية، والبيئات الحضرية.
الخصائص الرئيسية
|
التكنولوجيا المفيدة
التحكم التلقائي في الطاقة
يتم ضبط قوة إرسال كل عقدة وتحكمها تلقائيًا وفقًا لجودة الإشارة.
طيف انتشار التردد المتعدد (FHSS)
سيقوم منتج IWAVE IP MESH بحساب وتقييم الرابط الحالي داخلياً بناءً على عوامل مثل قوة الإشارة المستلمة RSRP ، ونسبة الإشارة إلى الضوضاء SNR ، ومعدل خطأ البت SER.إذا تم استيفاء شرط الحكم، فإنه سيقوم بتنقل التردد ويحدد نقطة تردد مثالية من القائمة.
ما إذا كان إجراء قفز التردد يعتمد على الحالة اللاسلكية. إذا كانت الحالة اللاسلكية جيدة ، فلن يتم إجراء قفز التردد حتى يتم استيفاء شرط الحكم.
التحكم الآلي في نقاط التردد
بعد التشغيل، سوف تحاول الشبكة مع نقاط التردد المخزنة مسبقا قبل آخر إيقاف التشغيل. إذا كانت نقاط التردد المخزنة مسبقا ليست مناسبة لنشر الشبكة،سوف تحاول تلقائيًا استخدام نقاط تردد أخرى متاحة لنشر الشبكة.
التطبيقات:
الآلات الصناعية بدون طيار
يتيح مراقبة الفيديو في الوقت الحقيقي ونقل البيانات للمحفرات والجرارات والرافعات والمركبات ، مما يحسن من كفاءة التشغيل والسلامة.
البث اللاسلكي في بيئات صعبة
مصممة لعمليات NLOS في المناطق ذات العقبات الكثيفة أو الظروف القاسية.
الشبكات الخاصة الحرجة
مثالي لإنشاء روابط اتصال آمنة في العمليات الصناعية والتكتيكية، وضمان تدفق البيانات دون انقطاع.
التحكم عن بعد والمراقبة
يوفر اتصالًا بعيد المدى وآمن وسرعة عالية ، مما يتيح العمليات والمراقبة عن بعد.
المواصفات
|
عامة |
ميكانيكي |
||
| التكنولوجيا | اللاسلكية القائمة على تكنولوجيا الوصول TD-LTE | الحرارة | -20+55 |
| التشفير | ZUC/SNOW3G/AES (128/256) اختياري طبقة-2 تشفير | الأبعاد | 116*70*17ملم |
| معدل التاريخ | 30Mbps | الوزن | 100 غرام |
| الحساسية | -103 ديسيبل | ||
| النطاق | 50 كم (من الجو إلى الأرض) | المواد | الألومنيوم المضغوط بالفضة |
| الوضع | نقطة إلى نقطة متعددة | التثبيت | على متن الطائرة |
| MIMO | 2x2 MIMO |
الطاقة |
|
| تعديل | QPSK، 16QAM، 64QAM | ||
| طاقة RF | 33dbm | الجهد | 12 فولت DC |
| التأخير | من النهاية إلى النهاية: 60ms-80ms | استهلاك الطاقة | 11واط |
| مضاد لـ (جام) | قفز التردد تلقائيًا | ||
|
التكرار |
واجهات |
||
| 1.4Ghz | 1427.9-1447.9 ميه هرتز | RF | 2 × SMA |
| 800 ميه هرتز | 806-826 ميغاهرتز | إيثيرنيت | 1xJ30 |
| 2.4Ghz | 2401.5-2481.5 ميگاهرتز | ||
| إدخال الطاقة | 1xJ30 | ||
| بيانات TTL | 1xJ30 | ||
| إصلاح الأخطاء | 1xJ30 | ||
|
المشتركة |
|
| مستوى الكهرباء | 3.3 فولت ومتوافق مع 2.85 فولت |
| بيانات التحكم | RS232 |
| معدل البود | 115200bps |
| وضع الإرسال | وضع التمرير |
| مستوى الأولوية | أولوية أعلى من منفذ الشبكة عندما يتم نقل الإشارة ، سيتم نقل بيانات التحكم بأولوية |
| ملاحظة: 1يتم بث البيانات المرسلة والمقبولة في الشبكة. بعد التواصل الناجح ، يمكن لكل وحدة FDM-605P TM استقبال البيانات المتسلسلة. 2إذا كنت ترغب في التمييز بين إرسال واستقبال والتحكم، تحتاج إلى تحديد تنسيق نفسك |
|
|
الحساسية |
||
| 1.4GHz | 20MHZ | -100 ديسيبل |
| 10MHZ | -103 ديسيبل | |
| 5MHZ | - 104 ديسيبل | |
| 3MHZ | - 106 ديسيبل | |
| 800 ميغاهرتز | 20MHZ | -100 ديسيبل |
| 10MHZ | -103 ديسيبل | |
| 5MHZ | - 104 ديسيبل | |
| 3MHZ | - 106 ديسيبل | |
|
|
