| الاسم التجاري: | IWAVE |
| رقم الطراز: | FDM-6802PTM |
| الـ MOQ: | 2 وحدة |
| السعر: | negotiable |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | خطاب الاعتماد، د/ف، تي/تي |

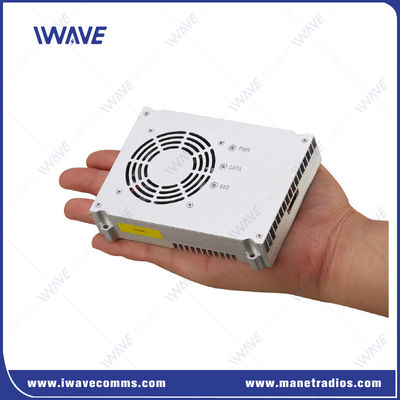

50km 100Mbps TCP UDP IP وصلة بيانات رقمية للطائرات بدون طيار
الوصف
FDM-6802PTMهي لوحة شبكة نقطة إلى نقطة متعددة للفيديو الطويل المدى والبيانات إلى أسفل إلى الأرض. وهي تدعم أجهزة إرسال متعددة في الهواء ترسل بيانات الفيديو عالية الدقة وبيانات TTL إلى جهاز استقبال واحد على الأرض.تم تصميمه خصيصا للطائرات بدون طيار / طائرات هليكوبتر / المركبات فيديو للأسفل 50km أثناء التحرك السريع.
الهوائي الذكي MIMO يجعل FDM-6802P TM يوفر فيديو HD في الوقت الفعلي واتصال Ethernet واسع النطاق مع معدل نقل 100Mbps.
لديها مزايا كبيرة في تطبيق VTOL / الطائرات بدون طيار الجناح الثابت / هليكوبتر الإرسال اللاسلكي مع وزن 273g فقط.
الخصائص الرئيسية
|
|
الاتصالات الفيديو عالية الدقة بعيدة المدى والبطء المنخفض
يوفر 50 كم من الجو إلى الأرض فيديو HD كامل مع نقل البيانات ثنائي الاتجاه ل VTOL / الطائرات بدون طيار الجناح الثابت / طائرة هليكوبتر.
يحتوي على أقل من 60 ميس-80 ميس من تأخير لمدة 50 كم، حتى تتمكن من رؤية والتحكم في ما يحدث على الهواء مباشرة.
التحكم التلقائي في الطاقة
يتم ضبط قوة إرسال كل عقدة وتحكمها تلقائيًا وفقًا لجودة الإشارة.
فيديو عالي الجودة ونقل البيانات:يضمن روابط اتصالات مستقرة وآمنة لتدفق الفيديو والقياس عن بعد والتحكم.
بيئات الشبكة الديناميكيةمثالية لتغيير سريع، بيئات لاسلكية ذات طلبات عالية.
استخدام صناعي وتكتيكي:يدعم التطبيقات في الطائرات بدون طيار والمركبات المستقلة وغيرها من الأنظمة الحيوية التي تتطلب اتصالات قوية بعيدة المدى.
المواصفات
|
عامة |
بدون سلك |
|||
|
التكنولوجيا |
اللاسلكية القائمة على معايير تكنولوجيا TD-LTE |
التواصل |
1T1R |
|
|
بث الفيديو |
بث فيديو عالي الدقة 1080p، H.264/H.265 التكيفي |
نقل البيانات IP |
يدعم نقل البيانات على أساس حزم IP |
|
|
التشفير |
ZUC/SNOW3G/AES ((128) الطبقة الاختيارية-2 |
رابط البيانات |
الاتصالات الثنائية الكاملة |
|
|
معدل البيانات |
ماكس 100Mbps ((الارتباط العلوي والانخفاضي) |
نسبة الصعود والهبوط |
2D3U/3D2U/4D1U/1D4U |
|
|
النطاق |
UGV: 5-10KM الأرض إلى الأرض ((LOS) |
سلسلة إعادة الإعمار الآلية |
إعادة تأسيس الرابط التلقائي بعد فشل الرابط / إعادة نشر الشبكة بعد فشل الرابط |
|
|
السعة |
64 عقدة |
الحساسية |
||
|
MIMO |
2x2 MIMO |
1.4GHz |
20MHZ |
-102 ديسيبل |
|
قوة نقل |
2واط |
10MHZ |
-100 ديسيبل |
|
|
فترة تأخير |
تأخير واجهة الهواء <30ms |
5MHZ |
-96 ديسيبل |
|
|
تعديل |
QPSK، 16QAM، 64QAM |
600MHZ |
20MHZ |
-102 ديسيبل |
|
مكافحة التشويش |
قفز التردد وتعديل التكيف |
10MHZ |
-100 ديسيبل |
|
|
عرض النطاق |
1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz |
5MHZ |
-96 ديسيبل |
|
|
استهلاك الطاقة |
30 واط |
خيار التردد |
||
|
إدخال الطاقة |
DC24V-DC27V |
1.4Ghz |
1420Mhz-1530MHz |
|
|
البعد |
86*120*24.2ملم |
600 ميه هرتز |
634Mhz-674Mhz |
|
|
ميكانيكي |
||
|
درجة حرارة العمل |
-20°C~+55°C |
|
|
البعد |
130*100*25ملم ((لا يتضمن الهوائي) |
|
|
الوزن |
273 غرام |
|
|
واجهات |
||
|
RF |
2 × SMA |
|
|
إيثيرنيت |
1xإيثيرنت |
|
|
المشتركة |
3xالبوابة المتسلسلة |
1. DEBUG الميناء التسلسلي |
|
الطاقة |
1xDC مدخل |
DC24V-27V |
|
واجهة الأوامر |
تكوين قيادة AT |
API/HTTP/UART لتكوين أمر AT |
|
إدارة التكوين |
دعم التكوين عبر واجهة المستخدم WEBUI و API و برامج الإدارة |
|
|
وضع العمل |
وضع خادم TCP |
عندما يتم تعيينها كخادم TCP، خادم الموانئ المتسلسلة ينتظر اتصال الكمبيوتر.
عندما يتم تعيينها كعميل TCP ، يبدأ خادم الميناء التسلسلي ارتباطًا بنشاط مع خادم الشبكة المحدد بواسطة IP الوجهة.
خادم lTCP، عميل TCP، UDP، UDP تعدد البث، TCP خادم/عميل التعايش، MQTT
|
|
معدل البود |
1200، 2400، 4800، 7200، 9600، 14400، 19200، 28800، 38400، 57600، 76800، 115200، 230400، 460800 |
|
|
البروتوكول |
إيثيرنت، IP، TCP، UDP، HTTP، ARP، ICMP، DHCP، DNS، MQTT، Modbus TCP، DLT/645، وضع Pass-through |
|
|
إدارة النظام |
يدعم وظيفة WATCHDOG ، يمكن تحديد جميع الاستثناءات على مستوى النظام وإعادة تعيينها تلقائيًا |
|
|
|
