| الاسم التجاري: | IWAVE |
| رقم الطراز: | FDM-615PTM |
| الـ MOQ: | 2 وحدة |
| السعر: | negotiable |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | خطاب الاعتماد، د/ف، تي/تي |

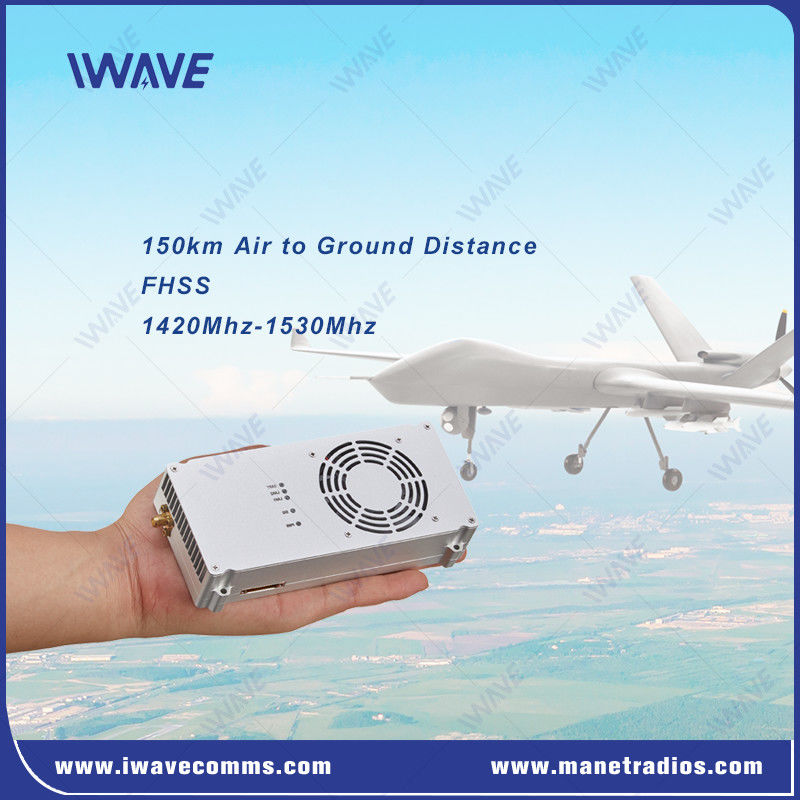

150 كيلومتراً بعيد المدى جهاز بث الفيديو اللاسلكي عالي الجودة للطائرات بدون طيار
جهاز إرسال فيديو عالي الجودة لاسلكي للطائرات بدون طيار بمدى لاسلكي 150 كم وتردد أوسع
الوصف

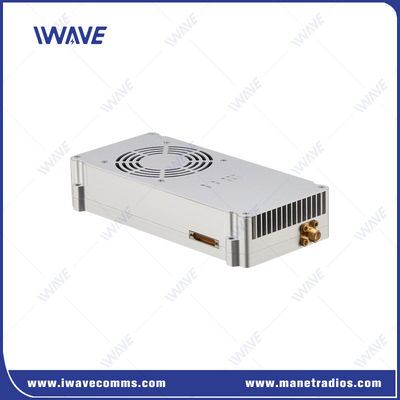

الـFDM-615PTMهي وحدة إرسال لاسلكية متطورة مصممة للفيديو بعيدة المدى والبيانات، مع التركيز بشكل خاص على المركبات الجوية غير المأهولة (UAVs) ، بما في ذلك الطائرات بدون طيار ذات الأجنحة الثابتة والمروحيات.هذا الحل مثالي للتطبيقات مثل الاتصالات الطارئة، مراقبة دوريات خطوط الكهرباء، العمليات البحرية، واستجابات أولية.
اختيار تردد ديناميكي جديد، التحكم التلقائي في الطاقة، قدرة NLOS القوية، قفز التردد ومتوسط L-band 1420-1530Mhz التردد يوفر تدخلات قوية ومناعة ضد التشويش!
الخصائص الرئيسية
|
 |
قدرات الخسارة بعيدة المدى:
الوحدة توفر الاتصال المستقر عبرما يصل إلى 150 كم(خط رؤية واضح) معهوائي من ألياف الزجاج 2dBi، مما يجعلها مثالية للطائرات بدون طيار عالية الأداء، بما في ذلكVTOLوطائرات بدون طيار ذات أجنحة ثابتةعلى مسافة150 كم،FDM-615PTMيوفر8-12 ميجابايت في الثانيةسعة البيانات، تمكنبدقة عالية 1080P60هذا أمر حاسم لتطبيقات الفيديو في الوقت الحقيقي مثل المراقبة، المراقبة عن بعد، ومراقبة المهمة.
يعمل على نطاقات ترددية متعددة بما في ذلكUHF، L باند، وS باند(800MHz، 1.4GHz، و 2.4GHz).FHSSالآلية تختار تلقائيًا التردد الأمثل، مما يضمن أداءً سلسًا حتى في بيئات RF المزدحمة.
إرسال مشفر
لتأمين اتصالاتكFDM-615PTMاستخداماتAES128تشفير لحماية ملفات الفيديو والبيانات الأخرى من الوصول غير المصرح به أو اعتراضها.
تصميم التشغيل:
مصممة لسهولة النشرFDM-615PTMالخصائصالتوصيل والتشغيلالإعداد، مما يسمح بالتركيب السريع والبسيط دون الحاجة إلى تكوين معقد.
التطبيق
العمليات البحريةالفيديو والقياس عن بعد للمراقبة والمراقبة البحرية.
مراقبة:فيديو بدقة عالية للأمن والمراقبة في المناطق النائية
المنصات بدون طيار:الاندماج في المنصات الأرضية أو الجوية أو البحرية غير المأهولة
المواصفات
| عامة | ||
| التكنولوجيا | اللاسلكية القائمة على معايير تكنولوجيا TD-LTE | |
| التشفير | ZUC/SNOW3G/AES ((128) الطبقة الثانية الاختيارية | |
| معدل البيانات | 30Mbps ((الارتباط العلوي والانخفاضي) | |
| النطاق | 100km-150km ((الهواء إلى الأرض) | |
| السعة | 32 عقدة | |
| نطاق NLOS | 5 إلى 10 كيلومترات من الأرض إلى الأرض | |
| طاقة RF | 10 واط | |
| فترة تأخير | من النهاية إلى النهاية: 60ms-80ms | |
| تعديل | QPSK، 16QAM، 64QAM | |
| مكافحة التشويش | قفز التردد تلقائيًا | |
| عرض النطاق | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| الحساسية | ||
| 2.4GHz | 20MHZ | -99 ديسيبل |
| 10MHZ | -103 ديسيبل | |
| 5MHZ | - 104 ديسيبل | |
| 3MHZ | - 106 ديسيبل | |
| 1.4GHz | 20MHZ | -100 ديسيبل |
| 10MHZ | -103 ديسيبل | |
| 5MHZ | - 104 ديسيبل | |
| 3MHZ | - 106 ديسيبل | |
| 800 ميغاهرتز | 20MHZ | -100 ديسيبل |
| 10MHZ | -103 ديسيبل | |
| 5MHZ | - 104 ديسيبل | |
| 3MHZ | - 106 ديسيبل | |
| نطاق التردد | ||
| 2.4Ghz | 2401.5-2481.5 ميگاهرتز | |
| 1.4Ghz | 1427.9-1447.9 ميه هرتز | |
| 800 ميه هرتز | 806-826 ميغاهرتز | |
| الطاقة | ||
| إدخال الطاقة | التيار المتردد 24 فولت + 10٪ | |
| استهلاك الطاقة | 30واط | |
| المشتركة | ||
| مستوى الكهرباء | 2نطاق الجهد.85 فولت ومتوافق مع مستوى 3 فولت / 3.3 فولت | |
| بيانات التحكم | وضع TTL | |
| معدل البود | 115200bps | |
| وضع الإرسال | وضع التمرير | |
| مستوى الأولوية | أولوية أعلى من منفذ الشبكة عندما يتم نقل الإشارة ، سيتم نقل بيانات التحكم بأولوية | |
| ملاحظة: (1) يتم بث البيانات المرسلة والمستقبلة في الشبكة. بعد النجاح في الشبكة ، يمكن لكل عقدة FDM-615P TM استقبال البيانات المتسلسلة.الاستقبال والتحكم، تحتاج إلى تعريف الشكل بنفسك | ||
| واجهات | ||
| RF | 2 × SMA | |
| الايثرنت | 1xJ30 | |
| المشتركة | 1xJ30 | |
| القوة | 1xJ30 | |
| إصلاح الأخطاء | 1xJ30 | |
|
|
